La Pintana se asienta sobre depósitos fluviales del río Maipo, con sectores de suelo fino y niveles freáticos altos que pueden superar los 0.60 m en zonas bajas al sur de la comuna. Esta condición, combinada con la amenaza sísmica latente en Chile, vuelve imprescindible un diseño de aislación sísmica de base que considere la respuesta dinámica real del subsuelo. Un error frecuente es asumir parámetros genéricos de rigidez; en esta zona los contrastes de velocidad de onda de corte son marcados. El diseño de aislación sísmica de base que aplicamos parte de un ensayo de MASW para obtener la clasificación sísmica del sitio, y se complementa con la microzonificación sísmica disponible para precisar el espectro de diseño específico de la comuna.
La interacción entre suelo blando y sistema de aislación define la efectividad real del diseño, más allá del modelo teórico del dispositivo.
Cómo trabajamos

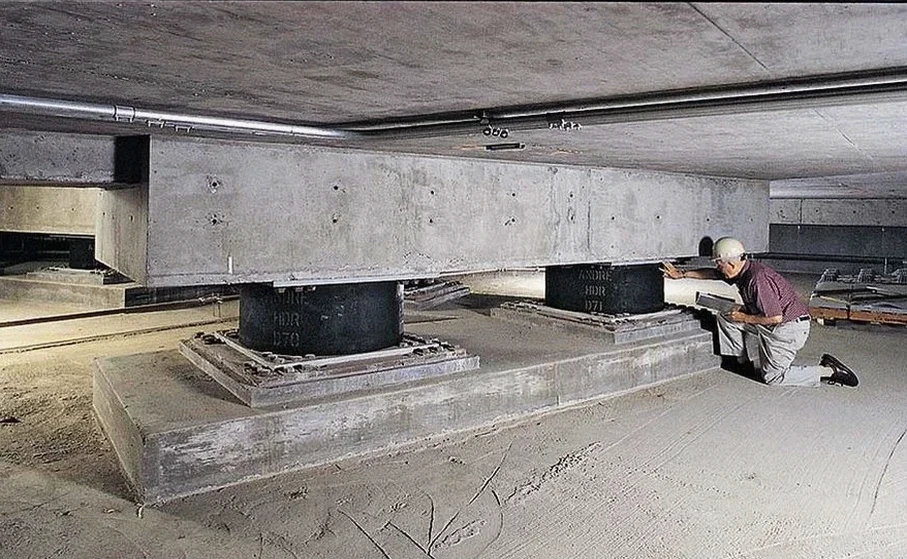

Un proyecto habitacional de mediana altura en Avenida San Francisco enfrentó demandas de desplazamiento lateral inesperadas durante el análisis inicial. La modelación reveló que la capa de ceniza volcánica subyacente generaba un efecto de amplificación no contemplado en el diseño preliminar. El diseño de aislación sísmica de base se ajustó entonces a un sistema de péndulo de fricción de triple curvatura, con capacidad de recentrado mejorada. Esta experiencia local nos permite abordar cada proyecto con un enfoque analítico riguroso. El trabajo incluye: definición del espectro de demanda según NCh433 y NCh3171, modelación no lineal tiempo-historia, selección del tipo de aislador (elastomérico con núcleo de plomo o deslizante), cálculo de desplazamientos máximos y verificación de estabilidad del sistema de aislación. Cada diseño de aislación sísmica de base se valida contra registros sísmicos chilenos reales, no solo contra espectros suavizados. La compatibilidad con la subestructura se revisa mediante análisis de interacción suelo-estructura, crucial en suelos blandos como los de La Pintana.
Preguntas comunes
¿Qué tipo de aislador sísmico es más adecuado para suelos blandos como los de La Pintana?
En suelos blandos con periodos largos se prefieren sistemas de péndulo de fricción de doble o triple curvatura, ya que su periodo efectivo es independiente de la masa y ofrecen mejor recentrado. Los elastoméricos con núcleo de plomo también son viables si se ajusta la rigidez post-fluencia para evitar acoplamiento con el suelo.
¿Cuánto cuesta un proyecto de diseño de aislación sísmica de base para una edificación en La Pintana?
El rango de honorarios por el diseño completo, incluyendo estudios de suelo dinámicos, modelación y especificaciones, se sitúa entre $1.952.000 y $3.923.000, dependiendo del número de aisladores, la complejidad de la estructura y la cantidad de registros sísmicos a procesar.
¿Qué ensayos de control exige la normativa chilena para los aisladores sísmicos?
La NCh3171 exige ensayos de prototipo (corte cíclico, compresión, velocidad de carga) y ensayos de producción en al menos un 5% de los dispositivos fabricados. Se verifican propiedades como rigidez efectiva, amortiguamiento y capacidad de desplazamiento bajo carga vertical máxima.
