Diseño de muros de contención en La Pintana: cálculo estructural adaptado al suelo local

La diferencia de suelo entre el sector de San Rafael y el entorno de El Castillo define el tipo de muro que se necesita. En San Rafael, los depósitos de ceniza volcánica presentan expansividad media, mientras que hacia El Castillo la presencia de limos arenosos sueltos complica la estabilidad. El diseño de muros de contención en La Pintana no se puede estandarizar. Cada predio en esta comuna del sur de Santiago, con más de 177.000 habitantes asentados sobre la cuenca del río Maipo, exige un cálculo de empuje lateral que recoja la variabilidad del subsuelo. Incorporamos el sondaje SPT para determinar la densidad relativa del estrato de apoyo y definir el factor de seguridad al volcamiento y deslizamiento que exige la normativa chilena. La interacción suelo-estructura se modela con parámetros reales, no con tablas genéricas.

Un muro mal drenado en suelo fino de La Pintana puede duplicar su empuje lateral en la primera lluvia fuerte.

Cómo trabajamos

En La Pintana muchas veces vemos que el nivel freático sube más de lo esperado en invierno, saturando limos que en verano parecían competentes. Por eso el diseño de muros de contención debe incluir un sistema de drenaje dimensionado para la peor condición. La arcilla superficial del sector poniente tiene límites de Atterberg que indican plasticidad alta; ignorar ese dato conduce a agrietamientos por retracción en muros mal drenados. Cuando el trasdós apoya sobre suelos finos con saturación estacional, el empuje hidrostático se dispara. Complementamos el análisis con una calicata exploratoria para observar la estratigrafía real. El diseño resultante integra geotextil, material granular permeable y lloradores cada dos metros. Todo el cálculo estructural sigue la práctica de la NCh1508 para fundaciones y la NCh433 para cargas sísmicas, verificando estabilidad global con Bishop modificado.

Contexto geotécnico local

La retroexcavadora empieza a abrir la zanja y a los 60 centímetros el suelo cambia de color: pasa de arcilla parda a limo gris saturado. Ese momento define si el diseño de muros de contención fue correcto o no. En La Pintana, la napa colgada aparece sin aviso, atrapada entre estratos de distinta permeabilidad. Si el muro no se diseñó con un sistema de subdrenaje efectivo, el empuje hidrostático más el empuje sísmico pueden superar la resistencia pasiva del pie. El riesgo no es teórico: la comuna está en zona sísmica 2, con aceleraciones efectivas que amplifican en suelos blandos. Un muro sin llaves de corte o sin dentellón puede deslizarse completo. El equipo revisa la estabilidad global con Bishop y verifica que el factor de seguridad al deslizamiento nunca baje de 1.3 en condición pseudo-estática.

Parámetros de referencia

Parámetro	Valor típico
Altura máxima de diseño	Hasta 6.5 m en un solo nivel
Factor de seguridad al deslizamiento (estático)	≥ 1.5
Factor de seguridad al volcamiento (sísmico)	≥ 1.3 (según NCh433)
Tipo de suelo predominante en La Pintana	Limo arenoso (ML) y arcilla limosa (CL)
Sistema de drenaje mínimo	Geotextil + grava 3/4 + tubería perforada
Coeficiente sísmico horizontal (zona 2)	0.25g (suelo tipo D)
Profundidad de sello de fundación	Mínimo 0.8 m bajo el nivel de suelo natural

Servicios técnicos vinculados

Diseño de muros en voladizo y gravedad

Calculamos muros de hormigón armado y de gravedad para desniveles de hasta 6.5 metros. El diseño incluye memoria de cálculo sísmico según NCh433, verificación de vuelco, deslizamiento y capacidad de soporte. Planos de armadura y detalles de drenaje incluidos.

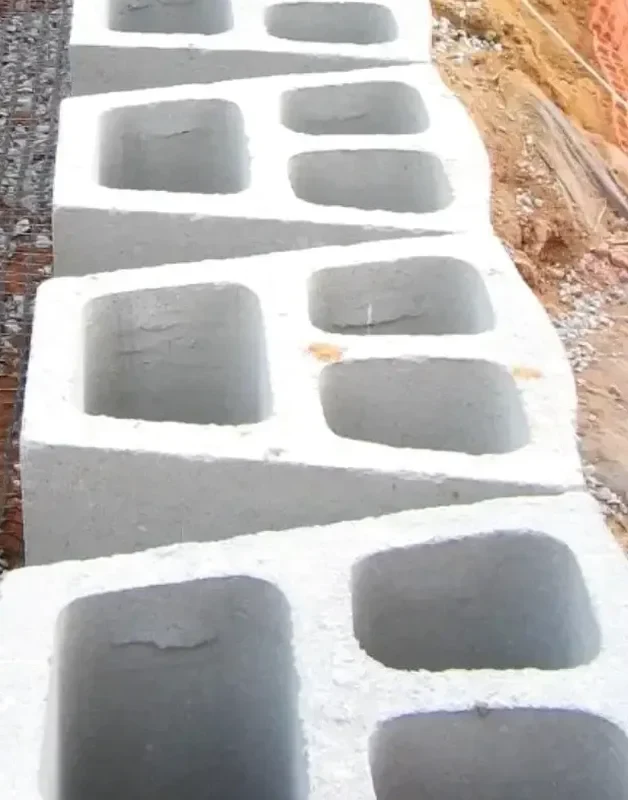

Diseño de muros con contrafuertes y suelo reforzado

Para alturas mayores o suelos de baja capacidad, proyectamos muros con contrafuertes o sistemas de suelo reforzado con geogrillas. Optimizamos la geometría para reducir el volumen de hormigón sin comprometer la estabilidad en condición sísmica.

Preguntas comunes

¿Qué tipo de muro de contención conviene más en La Pintana considerando el tipo de suelo?

En los sectores con limo arenoso suelto, como El Castillo, los muros en voladizo con dentellón funcionan bien porque anclan en un estrato más competente. En zonas con arcilla expansiva, como parte de San Rafael, se recomienda suelo reforzado con geogrillas porque tolera mejor las deformaciones sin agrietarse. La decisión final depende del perfil estratigráfico del predio.

¿Cuánto cuesta el diseño de un muro de contención en La Pintana?

El costo del diseño estructural de un muro de contención en La Pintana varía según la altura y la complejidad del suelo. Los proyectos típicos se sitúan entre $516.000 y $2.249.000, dependiendo de si se requiere solo cálculo o también planos de detalle y especificaciones técnicas.

¿Qué normativa chilena regula el diseño de muros de contención?

El diseño se rige por la NCh433 para las cargas sísmicas, la NCh1508 para los parámetros geotécnicos del suelo de fundación, y la NCh3171 para el diseño estructural en hormigón armado. También se consulta la NCh2369 cuando el muro forma parte de una obra industrial.
