Diseño de Columnas de Grava en La Pintana: Mejoramiento de Suelo Eficaz

Los suelos de La Pintana, compuestos en gran parte por depósitos fluviales finos y limos arcillosos de baja plasticidad, presentan un desafío constante para la construcción de viviendas y obras viales. La napa freática alta en varios sectores de la comuna, sumada a la actividad sísmica regida por la NCh433, obliga a buscar soluciones de mejoramiento que eviten asentamientos diferenciales. Acá es donde el diseño de columnas de grava se vuelve una herramienta clave. No se trata solo de perforar y verter árido, sino de calcular la malla de trabajo, el diámetro y la longitud de cada columna para que el conjunto suelo-columna responda como un material compuesto más resistente y drenante. La experiencia local indica que un mal dimensionamiento puede llevar a la falla prematura de radieres o a la inclinación de estructuras, especialmente en los sectores más cercanos al eje de Avenida San Francisco.

Una malla de columnas de grava bien diseñada puede duplicar la capacidad portante de un suelo limoso en La Pintana y reducir los asentamientos totales a la mitad.

Cómo trabajamos

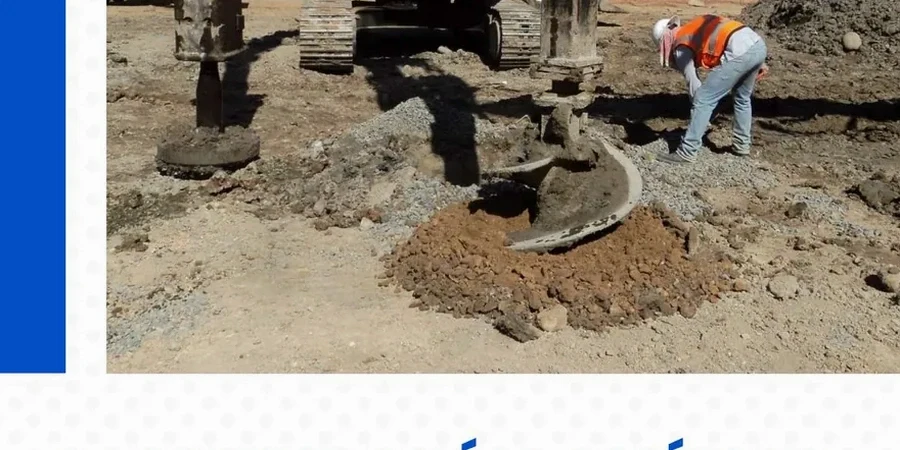

Comparar un terreno en el sector de El Castillo con uno en Santo Tomás en La Pintana es hablar de dos realidades distintas, aunque ambas separadas por pocos kilómetros. En El Castillo, es común encontrar estratos superficiales de limo arenoso suelto, donde las columnas de grava trabajan muy bien densificando y drenando el agua rápidamente. En cambio, en Santo Tomás, hacia el poniente, aparecen arcillas más plásticas; ahí el diseño de columnas de grava se enfoca más en el refuerzo por confinamiento que en la densificación, porque la arcilla no se compacta con vibración. Antes de decidir la malla de columnas, el equipo técnico suele complementar la información geotécnica con un estudio de SPT para correlacionar la resistencia a la penetración y ajustar el factor de mejora del suelo. El procedimiento constructivo se adapta a la vibro-sustitución con alimentación por la boca o por el fondo, dependiendo de la estabilidad del sondeo, y se verifica con pruebas de carga posteriores que el módulo de deformación alcanzado sea el proyectado en la memoria de cálculo.

Contexto geotécnico local

La cuenca de Santiago tiene una condición semiárida con lluvias concentradas en invierno, pero La Pintana sufre un fenómeno particular: el riego constante de áreas verdes y la infiltración de canales secundarios mantienen la humedad del subsuelo alta todo el año. Esa humedad persistente reduce la succión matricial de los limos, haciéndolos colapsables ante cargas menores. Omitir un tratamiento de suelo con columnas de grava en estas condiciones implica exponer las losas de cimentación a un riesgo de agrietamiento progresivo que es muy costoso de reparar. Además, el bulbo de presiones de una zapata aislada rara vez supera el estrato blando superficial, por lo que el mejoramiento masivo con grava compactada es la ruta más fiable para uniformizar el comportamiento del terreno bajo cargas estáticas y sísmicas.

Parámetros de referencia

Parámetro	Valor típico
Diámetro habitual de columna	0.60 – 0.90 m
Profundidad máxima de mejora	Hasta 12 m bajo radier
Factor de mejora (n) típico	2.0 – 3.5 en limos arcillosos
Separación entre ejes	1.5 – 3.0 veces el diámetro
Material granular de aporte	Grava chancada 20-40 mm, limpia
Control de calidad en obra	Registro de amperaje y consumo de árido
Norma sísmica aplicable	NCh433 modificada D.S.61/2011

Servicios técnicos vinculados

Diseño Geotécnico de Malla de Columnas

Definimos la geometría óptima de la malla mediante modelos de elementos finitos que simulan el comportamiento drenado y no drenado del subsuelo de La Pintana, ajustando el espaciamiento para cumplir con los asentamientos admisibles de la superestructura.

Verificación de Capacidad Portante Mejorada

Una vez ejecutadas las columnas de grava, realizamos ensayos de placa de carga sobre el conjunto mejorado para validar que el módulo de deformación in situ coincide con los parámetros de diseño, emitiendo un informe de conformidad técnica.

Preguntas comunes

¿Cuánto cuesta un diseño de columnas de grava para una vivienda en La Pintana?

El rango de inversión para un proyecto de diseño de columnas de grava en La Pintana, incluyendo la campaña de exploración, el cálculo de la malla y la verificación posterior, se sitúa entre $784.000 y $2.145.000. La cifra final depende de la superficie a tratar y de la profundidad del estrato blando detectado en los sondajes.

¿En qué tipo de suelos de La Pintana funcionan mejor las columnas de grava?

Funcionan de manera óptima en los limos arenosos y arcillas blandas que predominan en la comuna. En suelos con menos del 15% de finos, la vibrocompactación simple puede ser suficiente, pero en las arcillas plásticas de La Pintana las columnas de grava actúan como un refuerzo rígido que confina el suelo blando y acelera la disipación de presiones de poro.

¿Cómo se controla la calidad durante la ejecución de las columnas?

El control se basa en el registro automatizado de parámetros de instalación: profundidad alcanzada, amperaje del vibrador durante la compactación y volumen de grava consumido por metro lineal. Al finalizar, se realizan pruebas de integridad o de carga estática sobre un porcentaje de las columnas para validar la continuidad del fuste y la rigidez del sistema.

¿Qué normativa chilena rige el diseño de columnas de grava?

Aunque no existe una norma NCh exclusiva para columnas de grava, el diseño se enmarca dentro de la NCh1508 para estudios geotécnicos y la NCh433 para las solicitaciones sísmicas. Además, se siguen las recomendaciones del Manual de Carreteras y las guías internacionales de FHWA, adaptadas a la realidad sísmica de la cuenca de Santiago.
