En un proyecto de vivienda social en serie sobre la calle Lo Martínez, nos encontramos con un problema típico de La Pintana: el sondaje mostraba arcillas expansivas a partir del metro veinte y el agua freática aparecía a los dos metros justo en agosto. El mandante quería zapata corrida, pero los ensayos de laboratorio indicaban que la presión admisible no superaba los 0.8 kgf/cm² sin riesgo de asentamiento diferencial. La solución fue una losa de cimentación con vigas de reparto, y ahí la discusión técnica se puso interesante. Diseñar una losa en esta comuna no es copiar un modelo de Rancagua o de Concepción: el suelo fino de la cuenca del Maipo, con sus lentes de ceniza volcánica y un nivel freático que baila con los canales de regadío, te obliga a afinar el módulo de balasto con datos reales de terreno. Por eso cada vez que nos toca un proyecto en La Pintana, el primer paso es sacar muestras inalteradas para el ensayo triaxial y no quedarnos solo con el SPT, porque la resistencia al corte no drenada es la que manda cuando hay humedad constante.
El módulo de balasto no se adopta de tabla: en La Pintana se calibra con ensayos triaxiales sobre muestras inalteradas del predio.
Cómo trabajamos

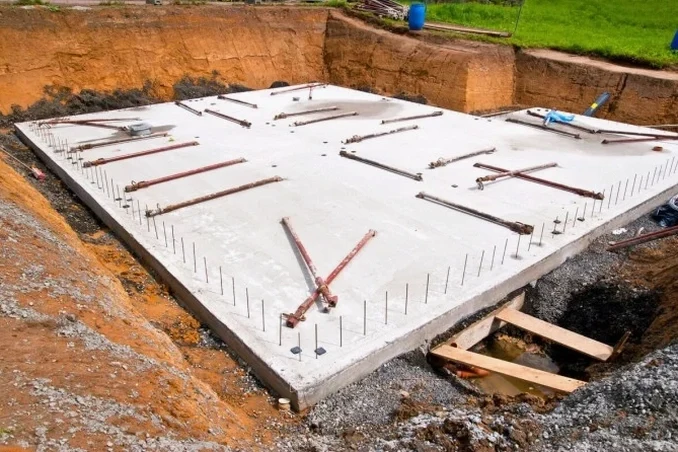

La expansión urbana de La Pintana durante los años ochenta y noventa, con loteos masivos sobre antiguos paños agrícolas, dejó una herencia geotécnica particular: estratos superficiales de limo arenoso con materia orgánica sobre arcillas de alta plasticidad. Ese perfil es delicado para una losa de cimentación, porque la variabilidad lateral en pocos metros puede generar rigideces de apoyo muy distintas. Nuestro equipo de laboratorio lo aborda combinando el reconocimiento con el equipo de penetración dinámica y la extracción de bloques inalterados para medir la humedad natural y los límites de Atterberg. Con esos datos armamos un modelo de capas donde el coeficiente de reacción vertical no es un número de tabla de libro, sino un perfil calibrado para el predio exacto. Además, aplicamos la NCh1508 para verificar que la presión de contacto con el sello no exceda la capacidad última dividida por el factor de seguridad que corresponde, considerando la sismicidad que fija la NCh433 para la zona sísmica 2. El resultado es una losa de cimentación que trabaja como placa flotante, repartiendo cargas y controlando asentamientos totales que en esta comuna suelen rondar entre 2 y 4 centímetros cuando el diseño es correcto.
Contexto geotécnico local
La NCh433 y la NCh2369 son el punto de partida para cualquier cálculo sísmico en Chile, pero en La Pintana el riesgo específico viene del comportamiento de las arcillas blandas bajo carga cíclica. Un sismo de magnitud moderada puede gatillar un fenómeno de degradación de rigidez que no siempre está capturado en un análisis espectral convencional. Si la losa de cimentación se diseña sin un perfil de velocidades de onda de corte real, se corre el riesgo de subestimar el período fundamental del sistema suelo-estructura y que la amplificación dinámica golpee justo donde la estructura es más flexible. Para mitigarlo, nosotros corremos ensayos de MASW o ReMi en el terreno antes de cerrar el modelo de interacción, y chequeamos el potencial de licuefacción en los estratos arenosos que a veces aparecen intercalados. El control de ejecución también pesa: un relleno mal compactado bajo la losa o un sello que se satura antes del vaciado pueden arruinar el mejor de los cálculos. En esta comuna, donde el agua freática está cerca de la superficie, el manejo del drenaje durante la construcción es tan importante como el diseño mismo.
Preguntas comunes
¿Cuánto cuesta el diseño de una losa de cimentación en La Pintana?
El rango de honorarios para un estudio completo de diseño de losa de cimentación en La Pintana, que incluye campaña de terreno, ensayos de laboratorio y memoria de cálculo, se sitúa entre $514.000 y $1.988.000, dependiendo de la superficie construida, la cantidad de sondajes requeridos y la complejidad del perfil de suelo detectado en la etapa de prospección.
¿Qué diferencia una losa de cimentación de una zapata corrida en suelos como los de La Pintana?
La losa reparte las cargas de la estructura en una superficie mucho mayor que las zapatas aisladas o corridas, lo que reduce la presión de contacto con el terreno. En suelos blandos o con variabilidad lateral, como las arcillas expansivas que encontramos en varios sectores de La Pintana, esa distribución ayuda a controlar los asentamientos diferenciales que generarían fisuras en tabiques y losas de piso.
¿Qué normativa chilena rige el diseño de una losa de cimentación?
El diseño se rige por la NCh1508 para los estudios de mecánica de suelos, la NCh433 para las solicitaciones sísmicas y la NCh3171 para las combinaciones de carga. Además, en estructuras industriales se aplica la NCh2369. El cálculo estructural de la losa en hormigón armado sigue las disposiciones del ACI 318 adoptadas en la práctica chilena, complementado con las recomendaciones del manual de carreteras cuando corresponde.
¿Qué ensayos de suelo son imprescindibles antes de calcular la losa?
Como mínimo necesitamos un perfil de sondajes con SPT cada metro, ensayos de humedad natural, granulometría y límites de Atterberg para clasificar el suelo, y ensayos triaxiales no drenados sobre muestras inalteradas para obtener la cohesión y el ángulo de fricción. Si hay arenas sueltas bajo el nivel freático, agregamos medición de velocidad de onda de corte con MASW para evaluar el potencial de licuefacción.
