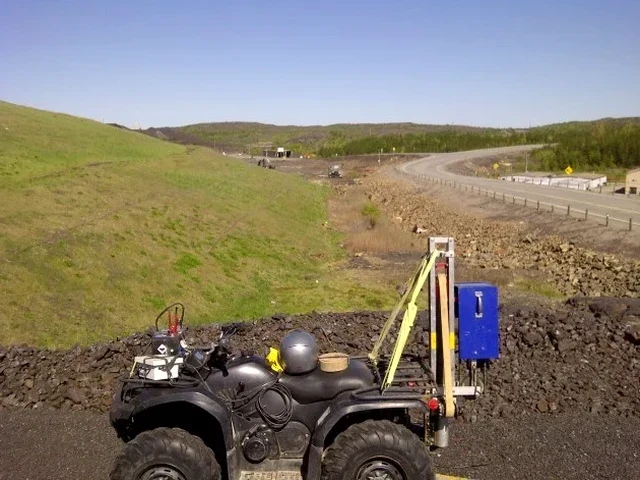

Una excavadora parte el suelo en una esquina de La Pintana y el relleno aparece a los dos metros. La obra se frena. El estudio preliminar solo consideró calicatas someras y la estratigrafía real era otra. La tomografía sísmica de refracción/reflexión evita este error de raíz. Con tendidos de geófonos y fuente de impacto controlada, reconstruimos la velocidad de ondas P y S en profundidad, identificamos contactos entre estratos y detectamos zonas de baja rigidez antes de mover un metro cúbico de tierra. En la comuna, donde el subsuelo mezcla depósitos aluviales finos con rellenos heterogéneos, el método resulta clave para mapear la roca basal y planificar cimentaciones sin sorpresas. Combinamos la adquisición con procesamiento tomográfico iterativo que entrega un modelo 2D de velocidades apto para diseño sísmico según NCh433 y NCh2369. Si el proyecto requiere correlación puntual, integramos el perfil con un sondaje SPT ejecutado en la misma traza, amarrando la geofísica con datos de resistencia.
Donde las calicatas se inundan y el SPT no alcanza, la tomografía sísmica dibuja el subsuelo completo sin tocar el terreno.
Cómo trabajamos
El crecimiento de La Pintana durante los años ochenta y noventa consolidó vastos sectores residenciales sobre terrenos agrícolas antiguos, con una red de canales de regadío que hoy define la hidrogeología local. Las napas someras y los suelos limo-arcillosos saturados imponen condiciones de velocidad sísmica bajas en los primeros quince metros. La tomografía sísmica de refracción/reflexión que ejecutamos mide ese contraste: un refractor somero marcado por la arcilla consolidada y, más abajo, la transición a gravas aluviales del río Maipo. Nuestros equipos de adquisición multicanal capturan trazas de alta relación señal/ruido incluso cerca de avenidas transitadas como Santa Rosa o Lo Martínez. El procesamiento incluye picking de primeros arribos, inversión por diferencias finitas y migración post-apilado en el caso de reflexión, generando secciones interpretables por el ingeniero calculista. Todo el flujo de trabajo cumple los lineamientos de NCh3171 para medición de Vs30, parámetro obligatorio en la clasificación sísmica del suelo según el decreto supremo 61. La interpretación final se entrega con perfiles de velocidad y la ubicación de los reflectores principales, lista para alimentar modelos de respuesta de sitio.
Contexto geotécnico local
La NCh433 clasifica el terreno según la velocidad de onda de corte en los primeros 30 metros. En La Pintana, un perfil de Vs30 inferior a 180 m/s ubica el suelo en categoría E, activando requisitos de diseño sísmico más exigentes y espectros de respuesta amplificados. Ignorar ese dato no es una opción: el decreto supremo 61 exige la clasificación sísmica para toda edificación de más de dos pisos o sobre 300 m² construidos. La tomografía sísmica de refracción/reflexión mide Vs30 de forma directa, sin correlaciones empíricas débiles. Además, detecta irregularidades laterales que los métodos puntuales pasan por alto: un canal antiguo relleno con basura y escombros, un bolsón de turba bajo una futura losa, o un escalón en el basamento rocoso que genera amplificación diferencial. En 2023, un conjunto habitacional en el sector sur de la comuna rediseñó su cimentación tras encontrar, con nuestro perfil sísmico, una capa de arcilla orgánica de tres metros que las calicatas superficiales no habían identificado. La inversión en geofísica evitó asentamientos diferenciales y un conflicto post-venta de alto costo.
Preguntas comunes
¿Qué diferencia hay entre la tomografía de refracción y la de reflexión sísmica?
La refracción mide la velocidad de ondas que viajan paralelas al contacto entre estratos y regresan a superficie; es ideal para los primeros 30 a 50 metros y para determinar Vs30. La reflexión capta ondas que rebotan en interfaces más profundas, permitiendo mapear la geometría del basamento rocoso o capas a más de 50 metros. En La Pintana solemos combinar ambas cuando el proyecto requiere información somera y profunda en una misma campaña.
¿Se puede hacer el ensayo si el terreno está con barro o agua superficial?
Sí. Los geófonos se plantan con púas largas y se sellan con bentonita si hay agua empozada. La fuente de impacto funciona sobre suelo blando usando placa de distribución. La mayor limitación en La Pintana no es el barro sino el ruido urbano; elegimos horarios de baja interferencia y aplicamos apilamiento vertical para limpiar la señal.
¿Cuánto cuesta una tomografía sísmica en La Pintana?
El rango de inversión para un perfil de tomografía sísmica de refracción/reflexión en la comuna va de $1.117.000 a $2.227.000, dependiendo de la longitud del tendido, la cantidad de líneas, el tipo de fuente requerida y si se incluye procesamiento de reflexión o solo refracción. Enviamos una cotización detallada tras revisar el plano de ubicación y el objetivo del estudio.
¿En cuánto tiempo entregan los resultados?
El rango referencial para este servicio en La Pintana es $1.117.000 - $2.227.000. El precio final depende del alcance y volumen del proyecto.
